# /!\/!\/!\ à exécuter si nécessaire
# install.packages("tidyverse", type = "win.binary")
# 0 - Nettoyer son env de travail
rm(list=ls())
# Charger librairies
library(dplyr)
library(sf)
library(leaflet)
library(ggplot2)
library(ggspatial)
library(osmdata)
library(tidyr)
library(readxl)
# 0 -Fixer le repertoire de travail
setwd("~/git/MASTER_1_R/data")
# 1 - Ouvrir les donnees
<- st_read("communes_vulnerables_polygn_5490.shp", quiet=T)
communes
# 2 - Sélectionner une commune
<- st_read("communes_vulnerables_polygn_5490.shp", quiet=T) %>%
communes slice(1)
1 - Visualisation interactive avec Leaflet
# 3 - Afficher les communes sur une carte
leaflet() %>%
addProviderTiles("Esri.WorldImagery") %>%
addPolygons(data = communes %>% st_transform(4326), color='red', fillColor = "red", fillOpacity = .2)
2 - Créer une grille
# 4 - Récuperer la bounding box de la zone d'étude
<- st_bbox(communes)
bbox
<- communes %>%
grid st_make_grid(cellsize = 200) %>%
st_cast("MULTIPOLYGON") %>%
st_sf() %>%
mutate(id_grid = row_number()) %>%
st_intersection(.,communes[,c("NOM","geometry")]) %>%
select(-NOM)
# 3 - Afficher les communes sur une carte
leaflet() %>%
addProviderTiles("Esri.WorldImagery") %>%
addPolygons(data = grid %>% st_transform(4326), color='red', fillColor = "red", fillOpacity = .2)
3 - Télécharger les surfaces bâties
# Depuis OSM (library osmdata)
<- opq(bbox=st_bbox(communes %>% st_transform(4326))) %>%
db_buildings add_osm_feature(key = "building") %>%
osmdata_sf()
# Ne garder que les polygones
<- db_buildings$osm_polygons
buildings rm(db_buildings)
# Réduire la dimension de la table
<- buildings %>%
buildings select(osm_id, geometry)

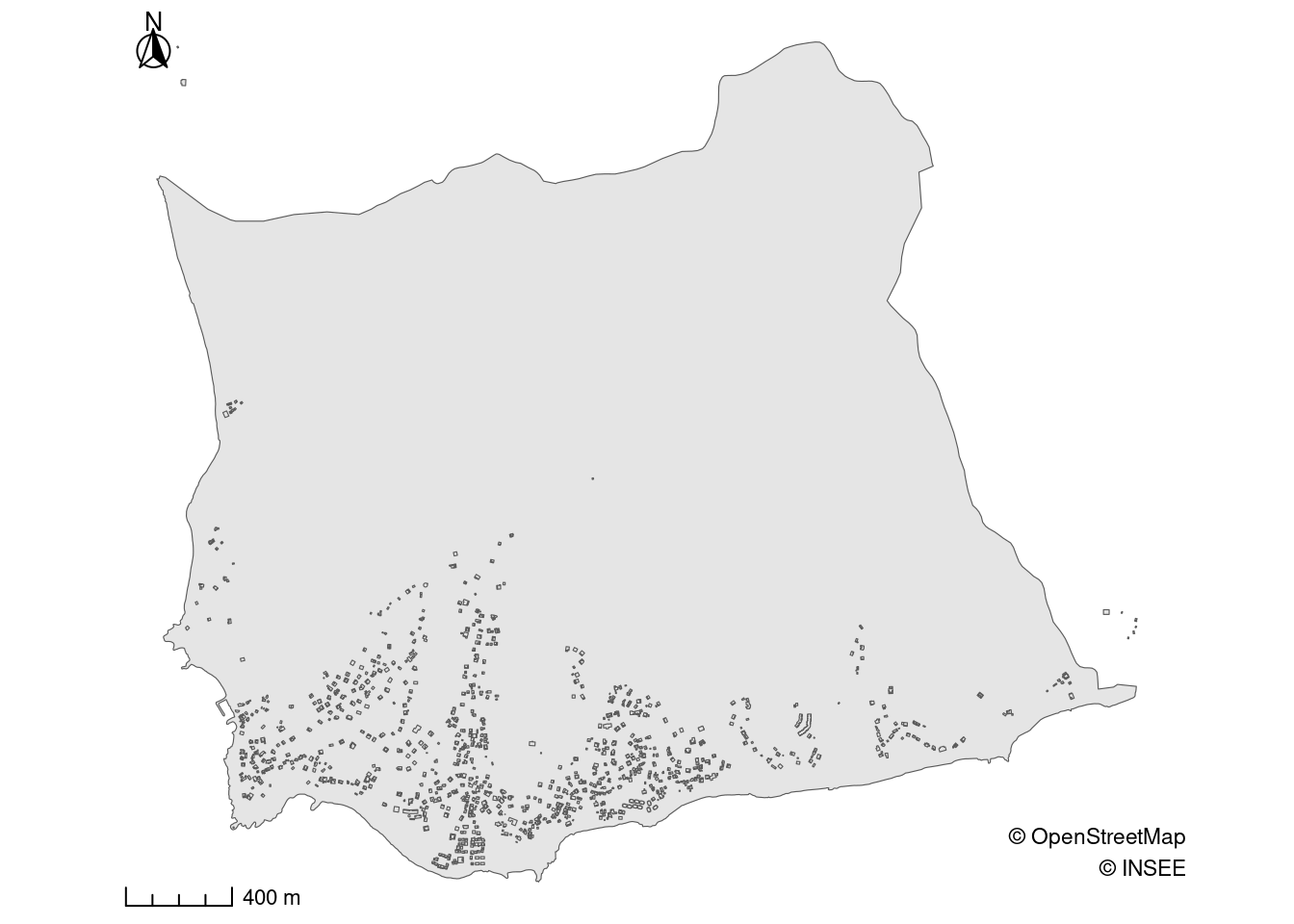

# Afficher le résultats
<- ggplot(communes) +
map1 geom_sf() +
geom_sf(data = buildings)+
annotation_scale(style='ticks',width_hint=0.1)+
annotation_north_arrow(style = north_arrow_fancy_orienteering,
height = unit(.75,"cm"),
width = unit(.75,"cm"),
location = "tl", which_north = "true")+
annotate('text', x = Inf, y = -Inf, label = '\u00a9 OpenStreetMap\n\u00a9 INSEE',
hjust = 1, vjust = -1, color = 'black', size = 3) +
theme_void()
map1
4 - Calculer des superficies
# Calucler les superficies
$area <- sf::st_area(buildings)
buildings
# Calucler les centroides
<- sf::st_centroid(buildings) buildings_centroids
5 - Réaliser une jointure spatiale
# Reprojeter les centroides en 5490
<- buildings_centroids %>%
buildings_centroids st_transform(5490)
# Joindre l'ID des cellules de la grille à chaque centroide
<- buildings_centroids %>%
buildings_centroids st_join(., grid)
%>% head() buildings_centroids
Simple feature collection with 6 features and 3 fields
Geometry type: POINT
Dimension: XY
Bounding box: xmin: 638324.4 ymin: 1763639 xmax: 639648.7 ymax: 1764195
Projected CRS: RGAF09 / UTM zone 20N
osm_id area id_grid geometry
41380356 41380356 480.87172 [m^2] 26 POINT (639379.9 1763671)
41380357 41380357 221.21241 [m^2] 26 POINT (639323.2 1763660)
41380358 41380358 19.22201 [m^2] 21 POINT (638324.4 1763648)
125187318 125187318 101.56157 [m^2] 62 POINT (638975.3 1764195)
125187319 125187319 74.56967 [m^2] 8 POINT (639442.2 1763639)
125187323 125187323 66.12055 [m^2] 28 POINT (639648.7 1763819)
5 - Calcul des statistiques
# Grouper puis sommer les superficies
<- buildings_centroids %>%
stats_byID st_drop_geometry() %>%
group_by(id_grid) %>%
summarize(built_up=sum(area))
%>% head() stats_byID
# A tibble: 6 × 2
id_grid built_up
<int> [m^2]
1 6 4302.
2 7 2257.
3 8 445.
4 21 1432.
5 22 213.
6 23 1909.
6 - Afficher les résultats
# Joindre les statistiques au spatialDataFrame
<- grid %>%
grid merge(stats_byID)
# Reprojeter les données
<- grid %>%
grid_4326 st_transform(4326)
# Discretiser la série statistique
<- quantile(as.numeric(grid$built_up),c(.25,.50,.75))
percentile <- c(0, percentile[1],percentile[2],percentile[3], Inf)
bins <- colorBin("YlOrRd", domain = grid$built_up, bins = bins)
pal
# Afficher les résultats
<- leaflet() %>%
map2 addProviderTiles("Esri.WorldImagery") %>%
addPolygons(data= grid_4326,
fillColor = ~pal(built_up),
weight = 2,
opacity = 1,
color = "white",
dashArray = "3",
fillOpacity = 0.7)
map2
